详细描述:

人防AC三种通风方式信号控制箱

人防通风信号箱AS型电气图集专攻设备根据国标07fd02图集***2 13页设计制作

人防用三种通风方式信号控制箱 (三防控制箱） 通风方式信号控制箱用于三防指令的发送和显示，它能指示三种通风状态（清洁、隔绝、滤毒）。 该控制箱与我公司生产的通风方式信号灯箱或三防显示屏组成三防控制系统，用于控制人防工程地下室三种通风状态的转换和报警。

一、用途

地下工程（人防）专用装置，用于战时工事不同防护通风方式转换的指令传送和报警信号显示。

二、信号装置组成

本装置由指挥端通型信号控制箱和接收端若干信号箱组成，控制箱有6路及12路输出两种。由于指挥端也有一信号输入，并采用统一信号参数，因此本装置既可用于单独工事的通风方式信号系统，亦可用于人防区片工事群中组成分级信号系统，实现区片战时统一指挥运行。

三、装置特点

A、具有发讯监视功能，可及时发现信号传输故障；

B、具有接收端回复信号，能及时掌握各值班岗位的执行情况；

C、可进行系统自检和试验，便于维护管理；

D、通用性强，系统可任意扩展，适用于各种规模的人防工事和区片。

四、技术规格

产品名称 用途 信号方式 输出信号回路数 输入信号回路数 传输线芯数 附设呼唤门铃

清洁式 滤毒式 隔绝式 音响

12路通风方式信号控制箱 上级工事发讯端或下级工事发讯接收端 绿灯 黄灯 红灯 12 1 每路6芯 2路每路6芯

6路通风方式信号控制箱 6

通风方式信号箱 值守岗位信号报警及显示 / 6芯 /

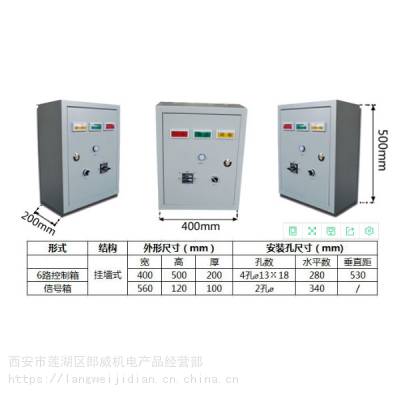

五、外型尺寸

型式 结构 外形尺寸(mm) 安装孔尺寸(mm)

宽 高 厚 孔数 水平数 垂直距

6路控制箱 400 500 200 4孔

三防信号灯箱是专用于人防指挥工程、地下隐蔽设施及坑道等军事、准军事项目和普通人防工程地下室的特殊产品。主要应用于工程掩体内部空气质量状态（清洁、隔绝、滤毒）的显示和报警，具有良好的显示性能和视觉效果。三防信号灯箱与我公司生产的通风方式信号控制箱或三防控制箱组成三防控制系统，用于控制人防工程地下室三种通风状态的转换和报警。外形尺寸：440*150*100，挂墙明装。 通风方式信号灯箱与我公司生产的通风方式信号控制箱或三防控制箱组成三防控制系统，用于控制人防工程地下室三种通风状态的转换和报警。外形尺寸500*400*200
